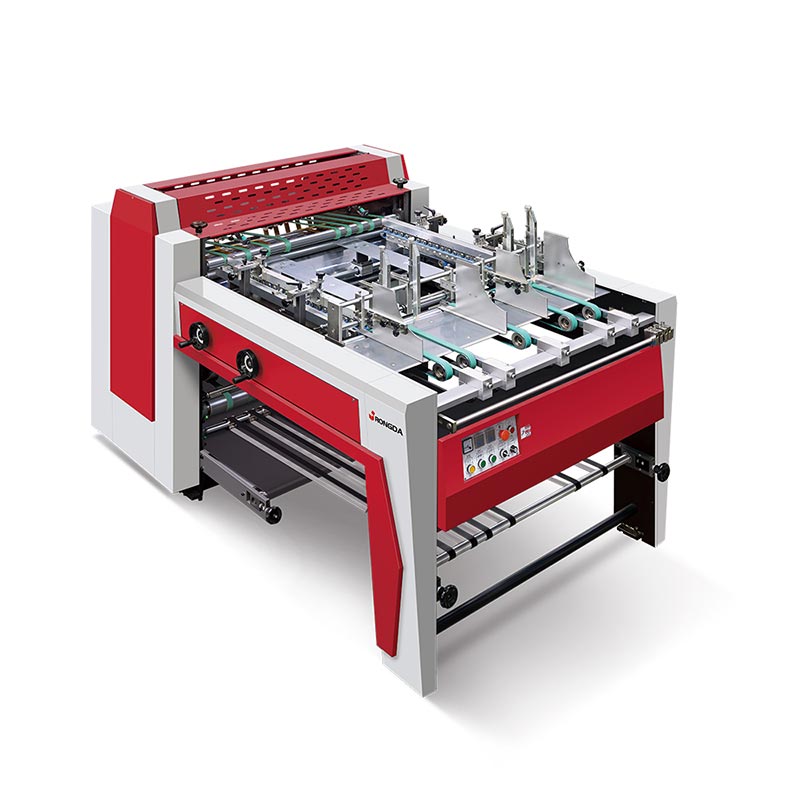

Halli soonimismasin

Rongda Grey Grooving Machine on spetsiaalne seade hall- ja papi töötlemiseks. Selle põhifunktsioon on avada ülitäpne, sile serv, V-kujulise soone täpne juhtimine paberitoodetel, lihtne painutada, et saada kvaliteetne ja selge karbi piirjoon.

Seadmel on järgmised põhifunktsioonid:

Esiteks täpne V-kujuline pesa: see on halli plaadi piluaparaadi põhifunktsioon. The suurel kiirusel pöörlev V-kujuline tera lõikab materjali pinnale täpsed V-kujulised sooned, tagades sileduse servad ja jämedateta.

Teiseks saab reguleerida soone sügavust: masin võib põhineda erinevate materjalide paksusel kontrollige täpselt soone sügavust. Selle tööpõhimõte on "Täpne pilustamine halli plaadikihi külge, vältida koe kahjustamist", et tagada lõpptoote struktuurne tugevus ja kvaliteet painutamine. Kogenud operaatorid saavad tera reguleerimise teel soone sügavust käsitsi reguleerida.

Kolmandaks on tootmise efektiivsus kõrge: võrreldes traditsioonilise käsitsi tööga on tootmise efektiivsus seadmete arvu suurendatakse mitu korda ja operaatorite töömahukus väheneb oluliselt. Üks inimene saab kogu masinat juhtida ja juhtida, et saavutada tõhus ja stabiilne pidev tootmine.

Toote parameeter (spetsifikatsioon)

Rongda hallplaadi soonimismasina struktuur: kindel ja töökindel tööstusmudel

Kvaliteetne poolautomaatne Gray Grooving Machine, selle konstruktsioon peab olema nii tugevuse kui ka ratsionaalsus. Järgnev on selle põhikomponentide struktuuripõhimõtete süstemaatiline analüüs:

Raam (jäik alus): põhiraam kasutab paksendatud terasplaati ja kvaliteetset malmist komposiitstruktuuri. See struktuurne stabiilsus on töötlemise täpsuse saavutamise füüsiline alus.

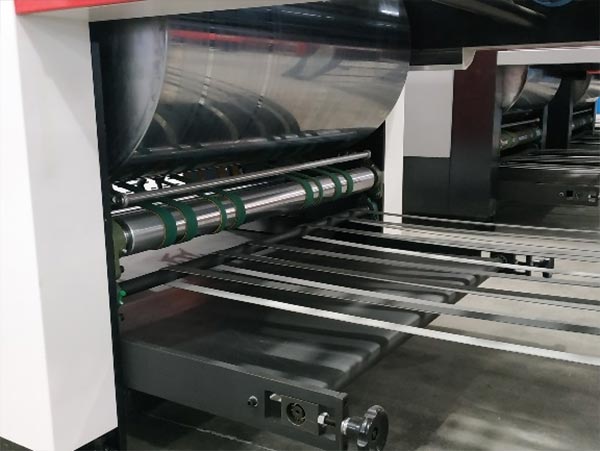

2. Jõuülekandesüsteem (jõuülekande südamik):

Transpordiplatvorm: seadmed kasutavad topeltsööturiga toitekonstruktsiooni, mis suudab läbi viia kaks töötlemist protseduurid samal ajal. Pressrulli tüüpi automaatse korrektsiooniseadme abil töötlemise täpsus võib ulatuda ± 0,2 mm-ni, mis tagab tõhusalt töödeldava mõõtmete ühtluse tooteid.

3. Soonega koost (töötlemisüksus):

Tööriista komponendid: volframkarbiidist (karbiidist) tera, selle kulumiskindlus ja kõrge temperatuuritaluvus kui tavaline kiirteras mitu korda kõrgem.

Omadused:

1. Kaks sööturit, mis toidavad läbi alumise lindi. See võib sõita ilma peatumata.
2. Pikendatud korrektorseade tagab kartongi edasitoimetamise asendi ja pilude täpsuse.
3. Rihma eluea pikendamiseks asetatakse rihma sisse laagrid.

4.Loendusseade.
5.Masin on varustatud 9 noaga, mida saab erinevate tootmisvajaduste rahuldamiseks reguleerida vahemikus 80 kuni 135 kraadi.
6.Prügikonveieri lint suudab valmistoote jäätmetest eraldada, vähendada töömahukust ja parandada tootmise efektiivsust.
7. Juhtpaneel kasutab ikoone ning toiming on lihtne ja arusaadav.

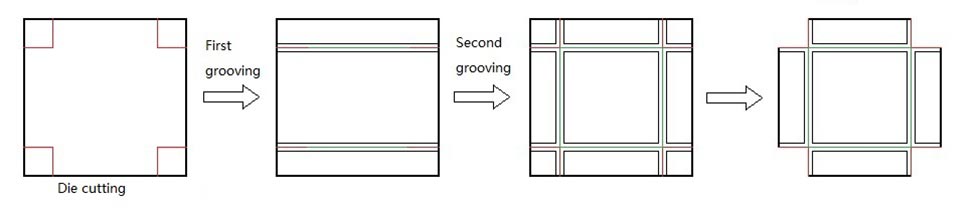

Töövoog:

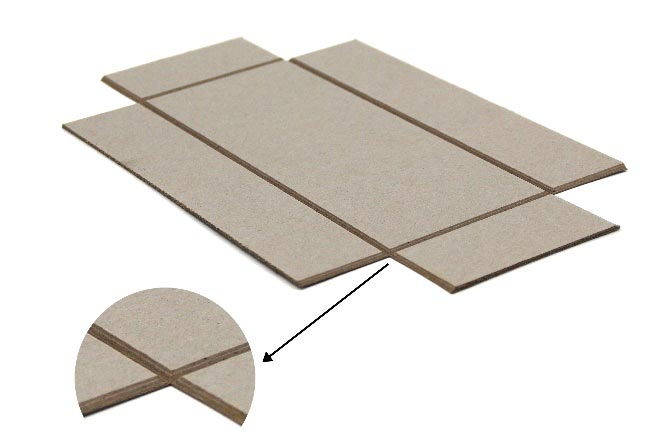

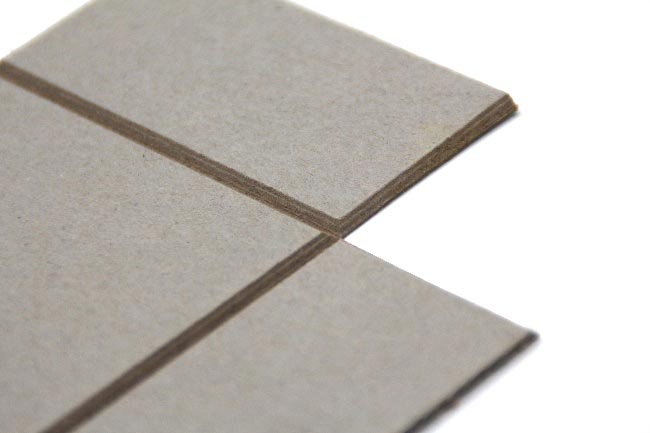

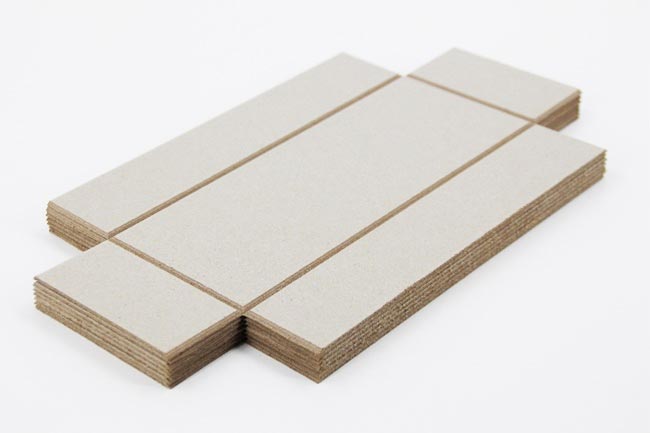

Näidis:
